В последние годы из сферы кинопроизводства в любительское видео перешли системы стабилизации Steadicam, которые стали пользоваться немалой популярностью. Стабилизаторы, используемые в любительском кино, не оснащаются жилетами, поскольку работают с камерами весом до трех килограмм, благодаря чему видеографы могут использовать упрощенные и облегченные конструкции или прибегать к созданию стедикама для камеры своими руками. Системы типа Glidecam не только получили наибольшее распространение, но и чаще всего используются в качестве образца для создания самодельных стедикамов.

стедикам своими руками

Для чего нужен стедикам

Плавное передвижение камеры в разных плоскостях обеспечивается системами стабилизации камеры – теми самыми стедикамами. Такое оборудование часто применяется при видео- и киносъемках. Особенно при съемках сериалов, поскольку данный способ позволяет без лишних затрат получить высококачественное изображение без тряски. Стедикамы, в отличие от операторских рельс, характеризуются большей мобильностью. Использование такой системы позволяет значительно сэкономить транспортные расходы и выплаты ассистентам и рабочим, сократив при этом время подготовки к съемкам и сам съемочный процесс.

Конструкция стедикама

Создание стедикама своими руками во многом возможно за счет простой конструкции оборудования: профессиональные модели систем состоят из надеваемого на оператора жилета, вертикальной стойки и пантографа. Нередко система оснащается дополнительным оборудованием: аккумуляторными батареями, просмотровым монитором, креплениями для вертолета и автомобиля, входящими в комплект стабилизатора.

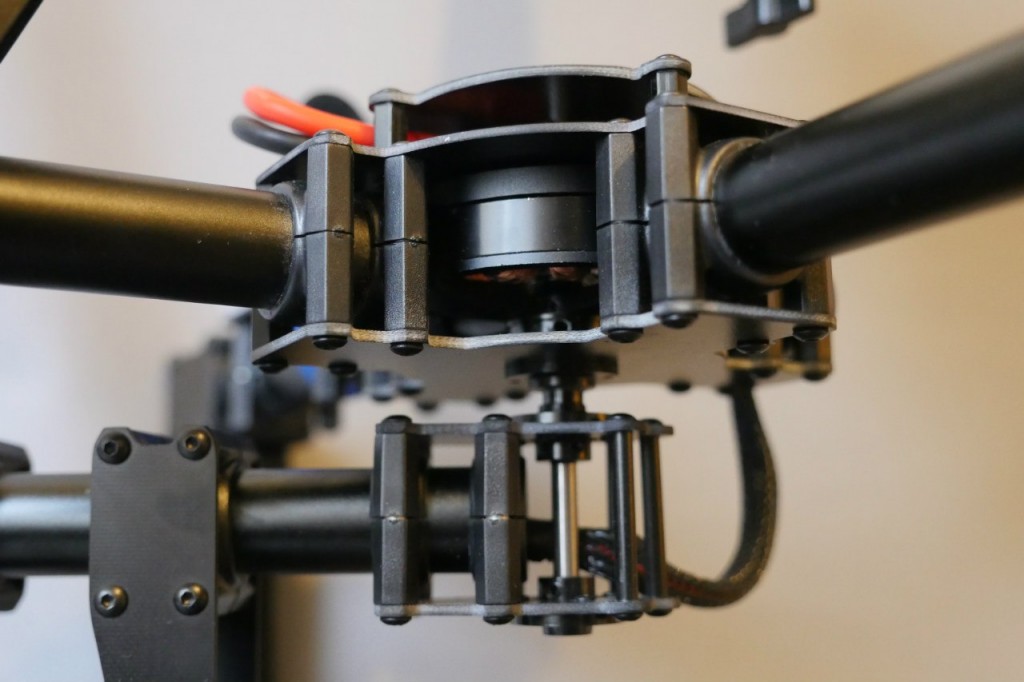

электронный стедикам своими руками

Принцип работы системы стабилизации камеры

Стедикам функционирует на основе физического закона о сохранении энергии.

Во время движения оператора рычагу сообщаются резкие короткие толчки, которые полностью гасятся специальными пружинами-амортизаторами. Одновременно происходит полная компенсация вибраций, передаваемых от тела оператора к системе. Получается, что так называемая рука стабилизатора соединяет две движущиеся массы и колеблется между ними. По аналогии можно рассмотреть автомобиль, движущийся по неровной трассе на высокой скорости: благодаря силе инерции, кузов остается неподвижным, несмотря на то, что колеса ходят вверх и вниз. Амортизаторы машины в данном примере выполняют ту же роль, что и пружины руки стедикама.

Система стабилизации камеры соединена с пружиной руки, причем данное соединение оптимизируется посредством трехосевого гимбл-шарнира, который позволяет вращать стедикам вокруг двух осей и переворачивать его вверх ногами. Такие конструктивные возможности позволяют осуществлять в движении панорамирование съемки. Проще говоря, при использовании даже сделанного своими руками стедикама камера может одновременно вращаться, наклоняться и выполнять панорамирование. Дополнительный способ балансировки основывается на том же принципе, согласно которому эквилибристы удерживают равновесие. Если на поставленный строго вертикально шест закрепить камеру и противовес в нижней его части, то образуется конструкция с двумя силами и расположенным посередине между противовесом и камерой центром тяжести.

стедикам своими руками чертежи

Практически в центре несущей стойки стедикама находятся три оси гимбл-шарнира. Силы тяжести противовеса (монитора, электронной части и аккумуляторной батареи) и камеры уравновешивают друг друга в точке крепления камеры.

При создании электронного стедикама своими руками гимбл, как и в заводских моделях систем стабилизации, желательно размещать несколько выше нейтральной точки между противовесом и камеры для утяжеления основания в сравнении с ее площадкой. Это позволяет системе сохранять равновесие по оси вертикали.

Эффект амортизации и стабилизации камеры создается не только пружиной руки, но и самим механизмом. При сдвижении центра тяжести камеры на стедикам можно добавить практически идентичный по весу противовес, поскольку под его действием начинает работать закон момента инерции массы. При этом не требуется, чтобы противовес и камера обладали аналогичным весом.

Больший вес камеры компенсируется по принципу рычага гимбл-шарниром, который может двигаться по несущей стойке вверх и вниз.

При создании чертежей стедикама своим руками и сборке всей конструкции необходимо иметь четкое представление о физических основах и принципах работы оборудования, дабы избежать ошибок при его настройке.

стедикам для телефона своими руками

Комплектующие для сборки стедикама Сантехнические трубы диаметром 20 мм в количестве трех штук, причем одна должна быть длиннее двух других. Фитинг с диаметром отверстия 20 мм, выполненный в форме буквы Т. Две гайки. Винт. Заглушки для труб аналогичного диаметра – 20 мм. Фланец с отверстиями диаметром б20 мм. Для фланца саморезы по древесине. Скотч. ПВХ-труба длиной 15 см и диаметром 25 мм. Лакокрасочный материал черного цвета.

Создать своими руками стедикам для смартфона и тем более камеры без специального оборудования не получится. Можно арендовать необходимую технику либо обратиться к знакомым, располагающим необходимым инструментарием.

Необходимые инструменты и приборы Ленточная пила. Торцовочная пила. Станок для шлифовки.

стедикам для камеры своими руками

Как сделать стедикам своими руками: шаг первый

Основа системы стабилизации собирается их трех труб, прикручиваемых к фитилю. На расположенную перпендикулярно остальным трубу устанавливается заглушка, после чего к основанию стабилизатора крепится фланец.

Создание разъема для штатива: шаг второй

В оставшейся заглушке для труб высверливается отверстие диаметром 20 мм, в которое в дальнейшем будет закручен винт шляпкой внутрь. С обратной стороны винт крепится двумя гайками, одна из которых фиксирует сам винт, а вторая остается незакрепленной, поскольку будет фиксировать камеру. Заглушка закрепляется на трубе.

Держатель стабилизатора: шаг третий

От ПВХ-трубы отрезается кусок длиной 10-15 см, на котором ленточной пилой выполняется продольный разрез ровно посередине. С оставшимися обрезками трубы повторяется аналогичный процесс. В итоге на руках останутся четыре слегка загнутые пластины, три из которых понадобятся для дальнейшего создания стедикама своими руками. ПВХ-пластины обкатываются на шлифовальном станке для избавления от заусениц и стачивания углов.

Обрезки ПВХ-труб размещаются на полотне из скотча. Края скотча аккуратно обрезаются с трех сторон, в то время как четвертая полоса пригодится для крепления держателя к корпусу стабилизатора.

стедикам для смартфона своими руками

Четвертый шаг

Выполненному своими руками стедикаму из сантехнических труб необходимо придать привлекательный внешний вид. С этой целью самодельную систему стабилизации покрывают лакокрасочными материалами, к примеру, черной краской. Перед окрашиванием обязательно снимаются винт для штатива и держать стедикама. Фланец прикручивается к деревянному брусу, что позволяет закрепить у основания стабилизатора груз.

Подготовка к съемке: пятый шаг

Самодельный стедикам позволяет компенсировать перепады высоты в горизонтальной плоскости, однако абсолютно бессилен при направлении камеры вверх-вниз. Для устранения такого нюанса к деревянному основанию крепится груз с целью балансировки веса.

как сделать стедикам своими руками

Особенности стедикама

Оператор при использовании системы стабилизации практически не притрагивается к камере, поскольку она находится на большом расстоянии от центра тяжести. Стедикам позволяет сократить передвижения видеографа в пространстве.

Рука выполненного своими руками стедикама для телефона сгибается и идеально повторяет движения руки оператора. Нежелательные колебания со стороны видеографа полностью гасятся шарнирами. Механическое соединение с рукой осуществляется посредством жилета оператора, помимо этого, вес консоли равномерно распределяется и направляется на ноги.

Корректная балансировка всех осей – продольной и поперечной – обеспечивает надежную и качественную работу со стедикамом. Специалисты с многолетним опытом съемок рекомендуют для ускорения процесса балансировки размещать одну руку на узле, а саму систему держать строго вертикально.

Распределение веса между низом и верхом стедикама не играет особой роли: видеографы и операторы, как правило, пробуют сразу несколько настроек для определения наиболее подходящего параметра. Зачастую настройки распределения веса на систему стабилизации приходится менять во время съемок для получения качественных кадров.

Система стабилизации камеры (стедикам) – незаменимое для видеографа и оператора оборудование, позволяющее снимать качественное видео без тряски кадра.
